常见的注塑成型应用、设计特点和技巧

由水培灌溉配件、模制塑料部件和灰色注塑电子外壳组成的拼贴画，上面覆盖着文字说明。

注塑成型应用

的好处 注塑成型 注塑成型技术广泛应用于航空航天、医疗、汽车、农业、国防、建筑和消费电子等众多领域。所有这些应用都得益于注塑成型技术能够批量生产精密零件。

从头顶飞过的飞机到医院里的培养皿，很少有制造方法能像注塑成型那样对如此多的工业应用产生影响。 对于注塑成型应用而言，正确的设计和材料选择至关重要。它决定了成型零件是否满足合规性、耐久性和尺寸公差的要求，或者在实际应用中是否会发生失效。

因此，我们编写了本指南，其中概述了各种注塑成型应用，以及注塑成型工艺基础知识、设计特点和材料。



目录 隐藏
1 什么是注塑成型？
1.1 常见注塑成型应用汇总表
2 注塑成型的常见应用有哪些？
2.1 航空航天工业
2.2 汽车行业
2.3 医疗行业
2.4 消费类电子产品
2.5 建造行业
2.6 国防工业
2.7 农业及食品工业
3 注塑成型零件的类型
4 注塑成型的优选设计特征
5 为不同应用选择合适的注塑成型材料
6 结语
7 常见问题解答

什么是注塑成型？

塑料注塑成型是将塑料加热至熔点，通过喷嘴将熔融塑料注入模具，然后让模具冷却成型零件的过程。最后，使用顶针将零件从模具中取出。

注塑成型有多种主要应用，如下表所示。

常见注塑成型应用汇总表

行业

注塑成型零件示例

航空航天

发动机外壳、连接器、电缆管理、应急照明装置、座椅、行李舱

汽車

尾灯、引擎盖、格栅、保险杠、前大灯、后视镜、挡泥板

医疗行业

植入物部件、静脉输液连接器、诊断设备外壳、手术器械手柄

消费类电子产品

遥控器外壳、电子外壳、充电器外壳

建筑业

保温夹、管件、暖通空调管道部件

食品工业

饮料盖、传送带部件、餐具、储物容器

国防

防护装备部件、通信设备外壳、弹药组件

农产品

工具手柄、灌溉配件、机器防护罩

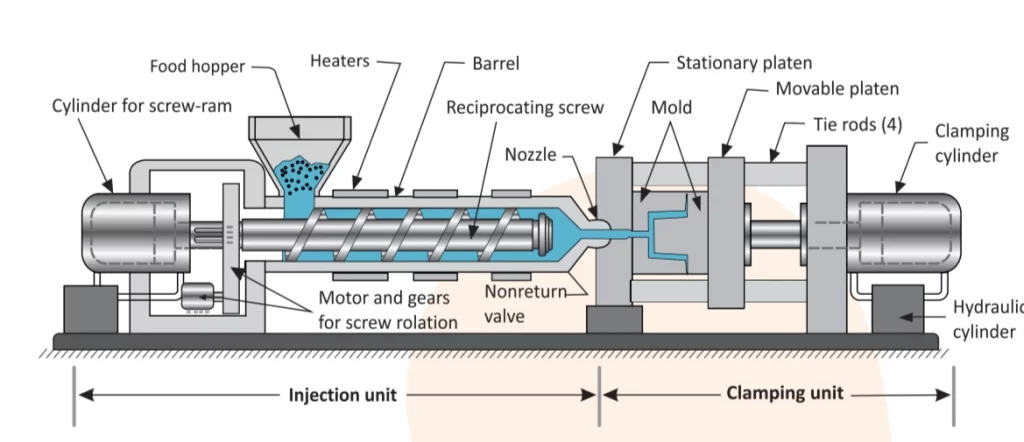

塑料注塑成型是在注塑机上进行的。如下图所示，注塑机主要由两部分组成：注射单元和锁模单元。

注塑机注射单元和锁模单元的示意图，图中标注了料斗、料筒、螺杆、喷嘴、模具、压板和拉杆。

注塑机

这种标准机器配置能够为众多行业生产经济高效且经久耐用的零件。注塑成型的具体成本取决于零件设计、模具复杂程度和材料类型。



注塑成型的常见应用有哪些？

注塑成型技术的应用领域包括航空航天、汽车、医疗和消费电子等行业。其他应用领域还包括建筑、食品、国防和农业。

航空航天工业

航空航天塑料注塑成型 这些零件非常理想，因为它们能够满足行业要求，例如重量轻、公差小、设计灵活、耐用且经济高效。 的类型 航空航天注塑 部件包括发动机部件、空气动力学部件、电气外壳、内饰部件和安全部件。

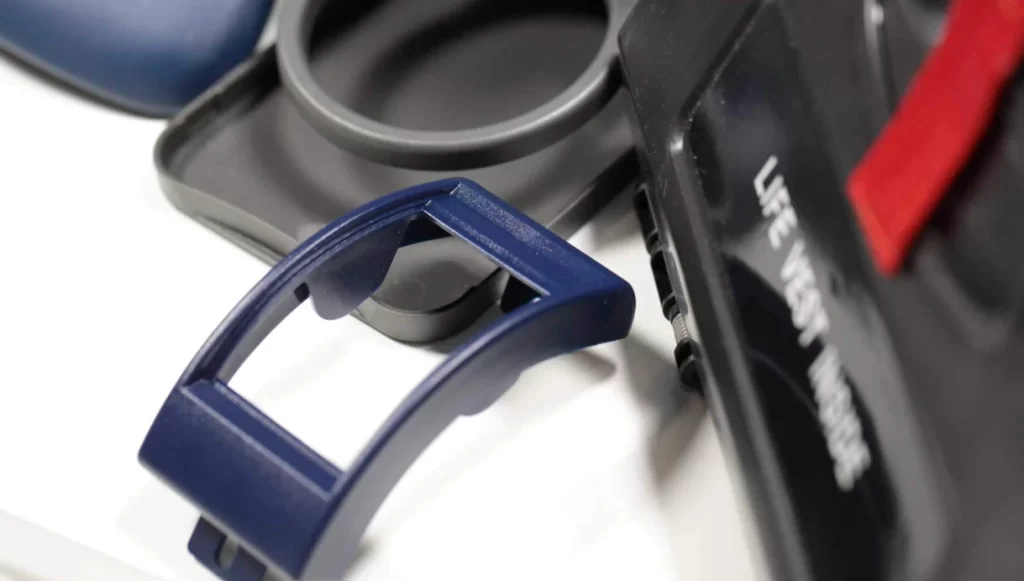

特写镜头展示了注塑成型的飞机客舱部件，包括蓝色餐桌锁扣和黑色救生衣使用说明牌。

航空航天注塑件

汽车行业

最常见的 汽车塑料注射成型 应用范围包括内饰件、发动机舱部件和外观装饰件。这些领域常用的塑料有聚丙烯、聚氯乙烯（PVC）、聚碳酸酯、丙烯腈-丁二烯-苯乙烯共聚物（ABS）和聚酰胺（尼龙）。 制造商和用户列举了多项优点，包括形状复杂、可重复性高、表面光洁度好以及制造过程快。

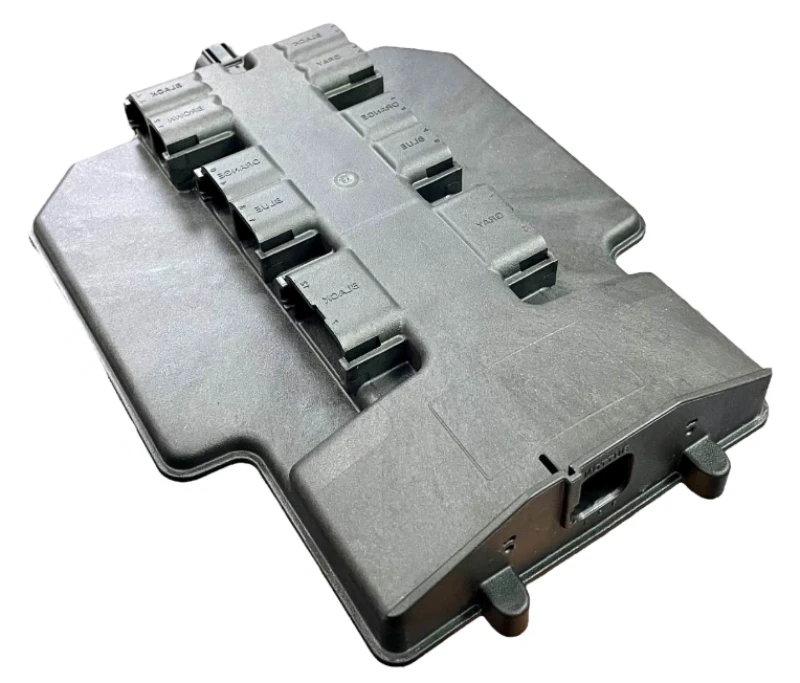

灰色注塑成型汽车电子控制单元外壳，带有多个线束连接器端口

注塑成型汽车零部件

医疗行业

生物相容性和韧性是注塑成型零件的关键性能。 医疗注射成型 行业。根据设备及其指定用途，制造过程可能需要符合 ISO 14644-1:2015 标准的环境来控制污染。1]

聚丙烯 (PP)、聚乙烯 (PE) 和聚碳酸酯 (PC) 广泛应用于医疗器械注塑成型。采用该技术生产的常见部件包括泵连接器、细菌过滤器、腔室过滤器和培养皿。

消费类电子产品

消费电子产品的各种配件和零部件均采用注塑成型工艺制造。种类繁多，包括绝缘外壳、连接器和装饰性外壳等等。

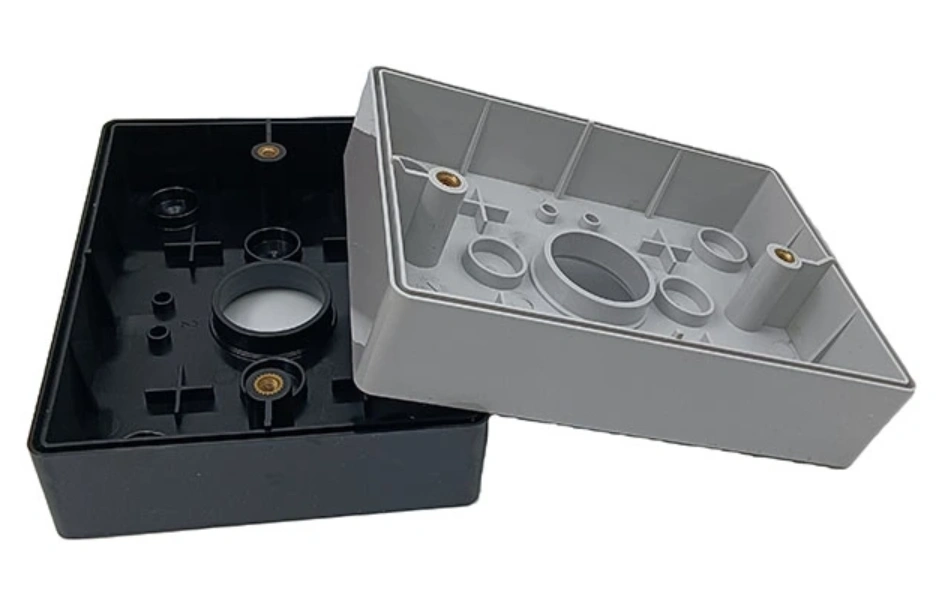

黑色和灰色注塑成型的电气接线盒外壳，带有电缆入口孔和黄铜安装嵌件

电子外壳

这些零件的制造商使用可靠的塑料，例如丙烯腈丁二烯苯乙烯 (ABS)、聚酰胺（尼龙）、丙烯酸（聚甲基丙烯酸甲酯 - PMMA）、聚碳酸酯 (PC) 和热塑性聚氨酯 (TPU)。



电子行业注塑成型的相关标准可能包括生产操作的职业健康与安全法规以及质量管理的 ISO 9001:2015 标准。

建造行业

塑料注塑成型是建筑行业大批量生产各种零件和组件的首选方法。 可用于这些应用的材料包括丙烯腈丁二烯苯乙烯（ABS）、高抗冲聚苯乙烯（HIPS）、聚碳酸酯（PC）、聚丙烯（PP）、低密度和高密度聚乙烯（LDPE 和 HDPE）以及聚酰胺（尼龙）。

以下是一些建筑行业常用的注塑成型零件：

  • 管件
  • 设备外壳
  • 管道连接器
  • 轴承
  • 透明管

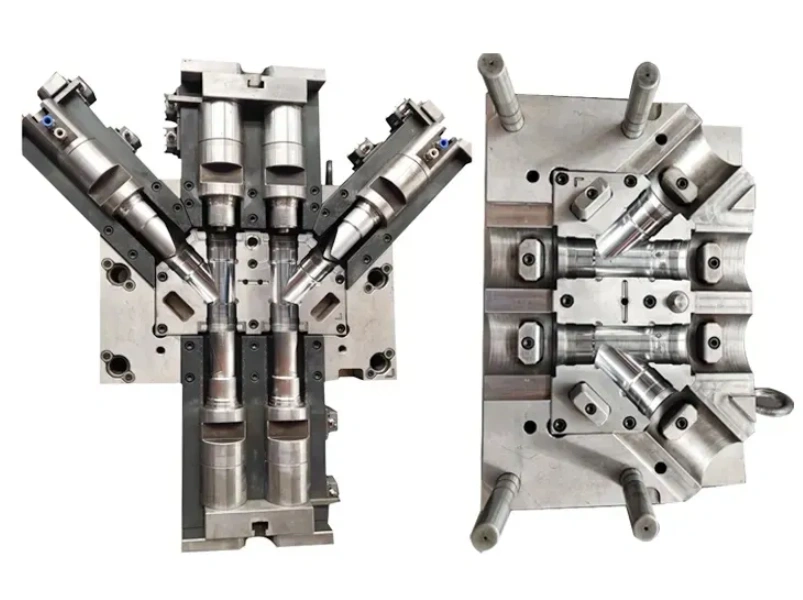

用于注塑成型管件弯头的带侧向滑块和型芯销的钢制注塑模具

管件模具

国防工业

国防领域的注塑成型技术用于制造武器、诱饵、手持通信设备和双筒望远镜外壳等产品。 符合军用标准的常用塑料有聚氯乙烯（PVC）、热塑性弹性体、聚酯和热塑性聚氨酯（TPU）。其他塑料还有聚醚醚酮、聚丙烯、聚苯硫醚和聚酰胺6。 这些塑料因其轻便耐用而备受青睐，并支持可制造性设计 (DFM)。

农业及食品工业

注塑成型的优势同样适用于农业和食品行业。制造商和用户在选择塑料材料时，会考虑防水性、抗裂性、尺寸公差以及是否符合卫生标准等因素。

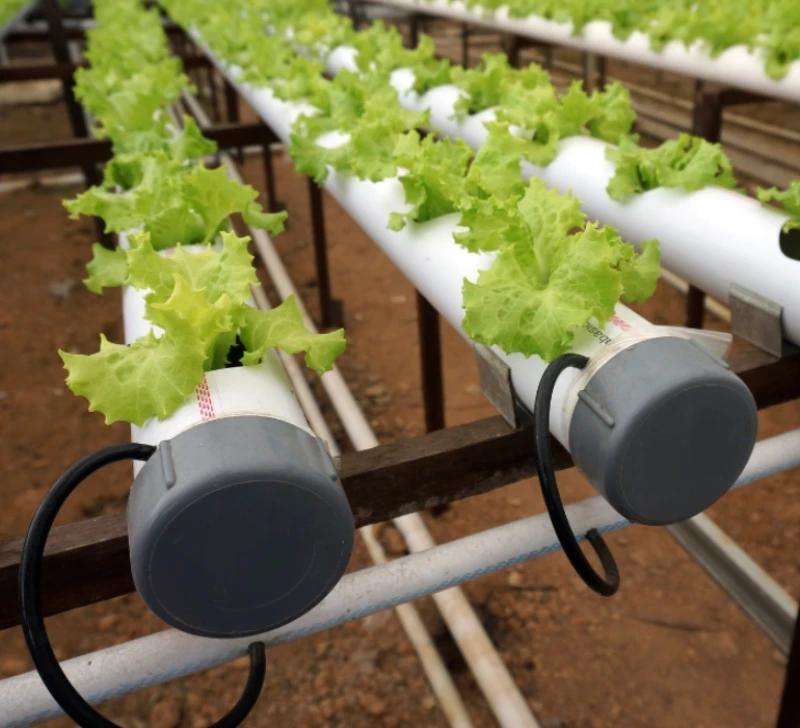

水培生菜种植系统中的注塑成型塑料管端盖和配件

农业塑料注塑成型

该行业所需的注塑成型零件应符合以下材料要求。

  1. 紫外线稳定化[2]
  2. 耐化学性
  3. 低温抗冲击性[3]
  4. 延长使用寿命

凭借多年的经验，ProleanTech 提供卓越的 注塑成型 以耐用性、成本效益和行业合规性为特征的服务。

立即尝试 Prolean！

  所有信息和上传都是安全和保密的。

注塑成型零件的类型

注塑成型工艺可生产连接器、紧固件、外壳、盖子、支架、托盘和齿轮。这些部件几乎涵盖了现代制造业的各个方面。

  • 连接器
  • 紧固件
  • 外部扩展模组
  • 粒
  • 括号
  • 托盘
  • 齿轮和其他机械部件

对于尺寸公差要求严格的零件，例如连接器和齿轮，通常使用硬化钢模具而不是铝模具来制造。



注塑成型的优选设计特征

注塑成型的关键设计特征包括活动铰链、凸台和加强筋、螺纹、复杂几何形状、倒扣和卡扣配合。卡扣配合和倒扣配合会增加模具的复杂性和成本，因此在预算有限的情况下应尽量避免使用。

  • 活动铰链 这些是部件自带的柔性连接件，省去了制造成本和时间。

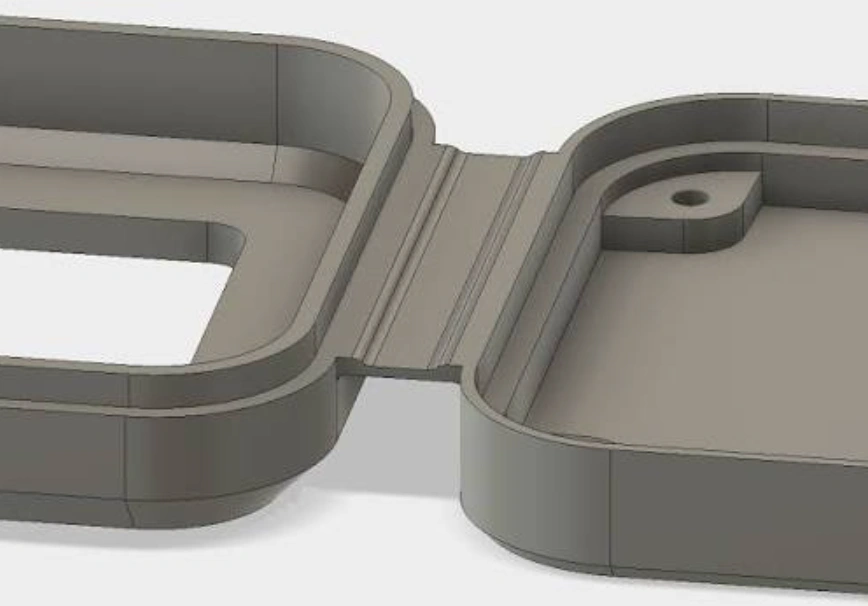

采用薄壁活动铰链设计的注塑成型塑料外壳的3D CAD模型

活动铰链

  • 老板和肋排 凸台和肋条增强了结构强度，同时保持了壁厚。
  • Threads 制造商可以将螺纹嵌入设计中，从而省去后加工工序。
  • 咬边 – 倒扣很难实现，通常需要可折叠型芯或侧向作用工具。
  • 卡扣式 – 卡扣配合在注塑成型中至关重要，它无需使用模具即可使零件组装在一起。

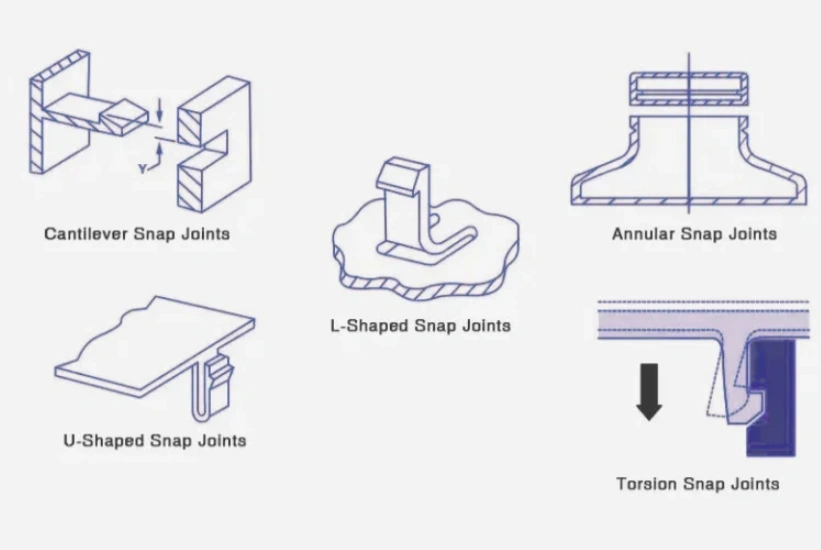

线框图展示了注塑成型零件的五种卡扣式连接类型：悬臂式、L 形、环形、U 形和扭转式。

卡扣式设计

立即尝试 Prolean！

  所有信息和上传都是安全和保密的。

为不同应用选择合适的注塑成型材料

选择合适的注塑成型材料取决于零件的机械性能、物理性能和热性能。行业法规要求也起着至关重要的作用。 下表概述了不同行业的主要材料选择标准：汽车、航空航天、医疗、消费电子、建筑、国防和农业/食品。

行业

常用注塑材料

主要选择标准

汽車

尼龙 (PA)

机械强度和耐热性

航空航天

PEI、PEEK

耐高温、阻燃、毒性符合标准、重量轻、符合ASTM和FAA标准

医疗行业

Polycarbonate（聚碳酸酯）

生物相容性、耐灭菌、符合FDA标准

消费类电子产品

ABS、ABS/PC 混合物

尺寸稳定性、抗冲击性

建筑业

高密度聚乙烯、聚氯乙烯

经济实惠、经久耐用、耐候性强

国防

PPS、PEEK

耐化学性和耐候性

农业/食品

食品级聚丙烯 (PP)、高密度聚乙烯 (HDPE)

经济高效、耐候性强、符合FDA标准



结语

注塑成型技术广泛应用于各个行业——航空航天、医疗、汽车、消费电子、国防、农业——每个行业都有其独特的性能和合规性要求。 选择合适的注塑成型部件意味着要根据这些要求选择合适的材料。这甚至包括了解哪些部件需要哪些材料。

这些决策对成本极其敏感，绝不能靠猜测。无论您是扩大农业设备生产规模，还是制作汽车零部件原型，经验丰富的注塑成型服务商都能决定最终产品的耐用性和一次成型失败率。

我们的 注塑服务 旨在提供所需的精度、耐用性和顺应性。立即联系我们的注塑成型专家，我们将协助您分析设计并匹配理想的生产方案。

相关资源

[1]https://www.iso.org/standard/53394.html

[2]https://www.iso.org/standard/83801.html

[3]https://store.astm.org/d0256-26.html



常见问题解答

哪些行业最常使用注塑成型技术？

注塑成型最常用于消费电子、医疗和汽车行业，这些行业对大规模生产、严格的公差和材料的多功能性有着关键要求。
